従来のガラスコーティングよりも硬度、密着性、耐屈曲性、耐薬品性にすぐれた独自の進化を遂げた最新ガラスコーティング技術で施工します。
フロアコーティング プレミアムコート
premiumcoat-uv
ワックスの1000倍！抜群の耐久性！ガラスコーティング
無機質ガラスハードコーティング（UVカットタイプ）
シートフロア・フローリングに最適
特徴と品質
フロアコーティングの光沢が苦手なお客様に最適なフローリングの風合いを生かした自然な仕上がり。
劣化しない無機ガラス素材がフローリングをいつまでもキレイに。
環境にも優しい無機質だから安心、安全！
ホルムアルデヒド放散量ランク 最下限値0.12mg/l未満（F☆☆☆☆基準）による高い安全性（シックハウス対応）
機能性と効果
鉛筆硬度9H以上の保護膜を形成し被膜の擦り傷耐性が特化しています。
ガラス被膜は紫外線による変色がしにくい耐紫外線効果。
もちろん耐水性、耐薬品性も抜群、お掃除ラクラク ワックスいらず。
滑り止め効果もあってペットの快適空間にも最適！
こんな人におすすめ
シートフロアのフローリングに最適！
小さなお子様や赤ちゃんがいる。
衛生面が気になる為（結露によるカビなど）
防水（耐水性）が気になる。
ワックスがけ等のメンテナンスを省きたい。
プレミアムコート ガラスフロアコーティング
無機質ガラスフロアコーティング
ガラスフロアコーティング プレミアムコートは無機質のガラスコーティングです。無機ガラスコーティングは酸化による影響をほとんど受けないことから、耐久性もワックスの1000倍以上といわれております。無機質で他の物質に影響を及ぼさないことから、コーティング剤の中では最も安全性が高いと言われております。その為、小さなお子様や赤ちゃんがいるご家庭のお客様に多く選ばれております。
フローリングの風合いを生かした自然な仕上がり
ガラスコーティングの被膜はフローリングの風合いを生かした自然な仕上がりが特徴の一つです。フローリングの風合いを生かしつつ、確かな耐水性、防汚効果が得られフローリングに起こり得る様々な劣化から守り、紫外線カット効果により、フローリングの退色、黄ばみ、ひび割れ等を軽減することが可能です。
鉛筆硬度9h以上の耐傷性
また被膜は鉛筆硬度9h以上の耐傷性が得られる為、ペットの引っ掻きによる傷軽減にはガラスコーティングが最適です。その他にも耐薬品性や適度な滑り止め効果が得られる点から、ペットの快適空間をお求めのお客様にも多く選ばれております。
プレミアムコートの塗膜特性 試験結果レポート
●JIS K5600-5-4
引っかき硬度（鉛筆法）準拠
条件：三菱鉛筆ユニ、
角度45°、荷重750g
●スチールウール試験
条件：＃0000、
荷重1kg×100 往復
●JIS K5600-5-1
耐屈曲性（円筒型マンドレン法）準拠
条件：折り曲げ試験装置（タイプ1）、
6mmφ、t=0.3mm
耐屈曲性（円筒型マンドレン法）準拠
条件：折り曲げ試験装置（タイプ1）、
6mmφ、t=0.3mm
●アイスーパーUV テスター
条件：100mW、60℃、70％RH、200時間
評価：K5600-8 塗膜劣化の評価、K5600-4 測色、光沢度保持率
プレミアムコート 耐屈曲性試験

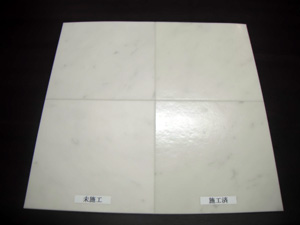

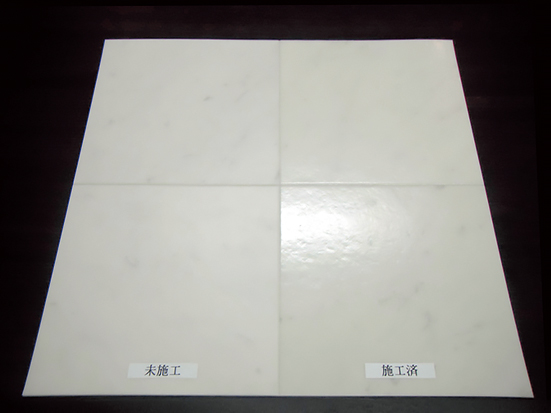

フローリングに代わり柔らかい素材（CF シートクッションフロア）にプレミアムコートを施工
プレミアムコートを施工
左 未施工 右 施工済

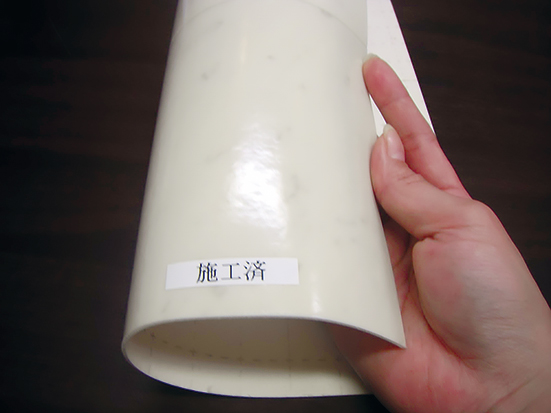

追随性を確認 縦方向

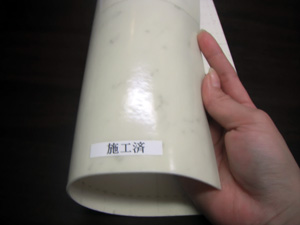

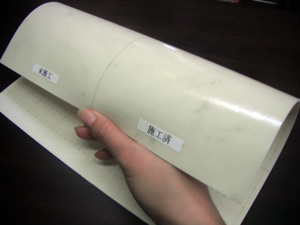

施工面を湾曲させ被膜の追随性を確認 縦方向

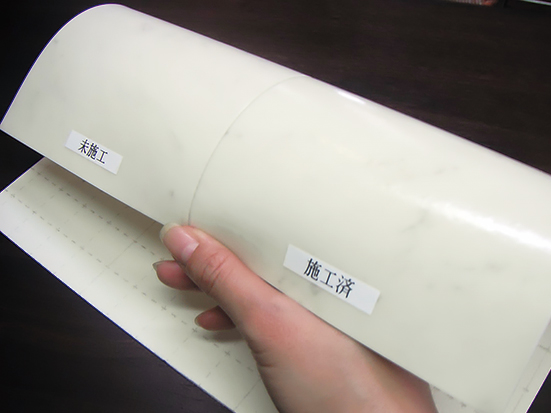

追随性を確認 横方向
施工面を湾曲させ被膜の追随性を確認 横方向
試験結果からの結論
「鉛筆硬度が9H以上」でも「耐屈曲性：異常なし」だから割れません！
フロアコーティングにはフローリングの拡張、収縮により、素材への被膜の追随性が品質に求められる重要事項となります。
プレミアムコートは高弾力、高耐屈曲性があり長期にわたってフローリングを保護いたします。
シートフロア・フローリングに最適な理由
シートフロアにも、弊社のプレミアムコートは耐屈曲性「JIS K5600-5-1」をクリアしております。（塗膜特性報告書参照）
通常のフローリングは木材の性質上、水分を含むと膨張し、乾燥すると収縮します。その為表面を保護する必要性があるのが現状です。当社のプレミアムコートは耐水性、耐薬品性、紫外線カットにおいて優れております。そのためフローリングに起こり得る劣化を軽減します。また、ナノコンポジット技術により皮膜を形成している分子構造がミクロより細かいため、フローリングの収縮に追随する性質（耐屈曲性）はどのコーティングよりも優れておりますので、シートフロアタイプのフローリングにも最適です。木材の性質上、おこり得る床鳴りについては、水分による影響が大きいのが現状です。その為、床鳴りを防止する為にコーティングを施工することは、耐水性が飛躍的に向上する為、最適といえます。
プレミアムコート 防汚テスト

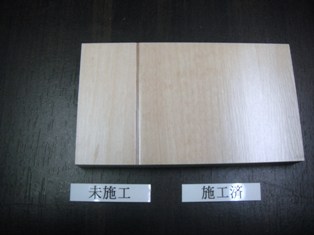

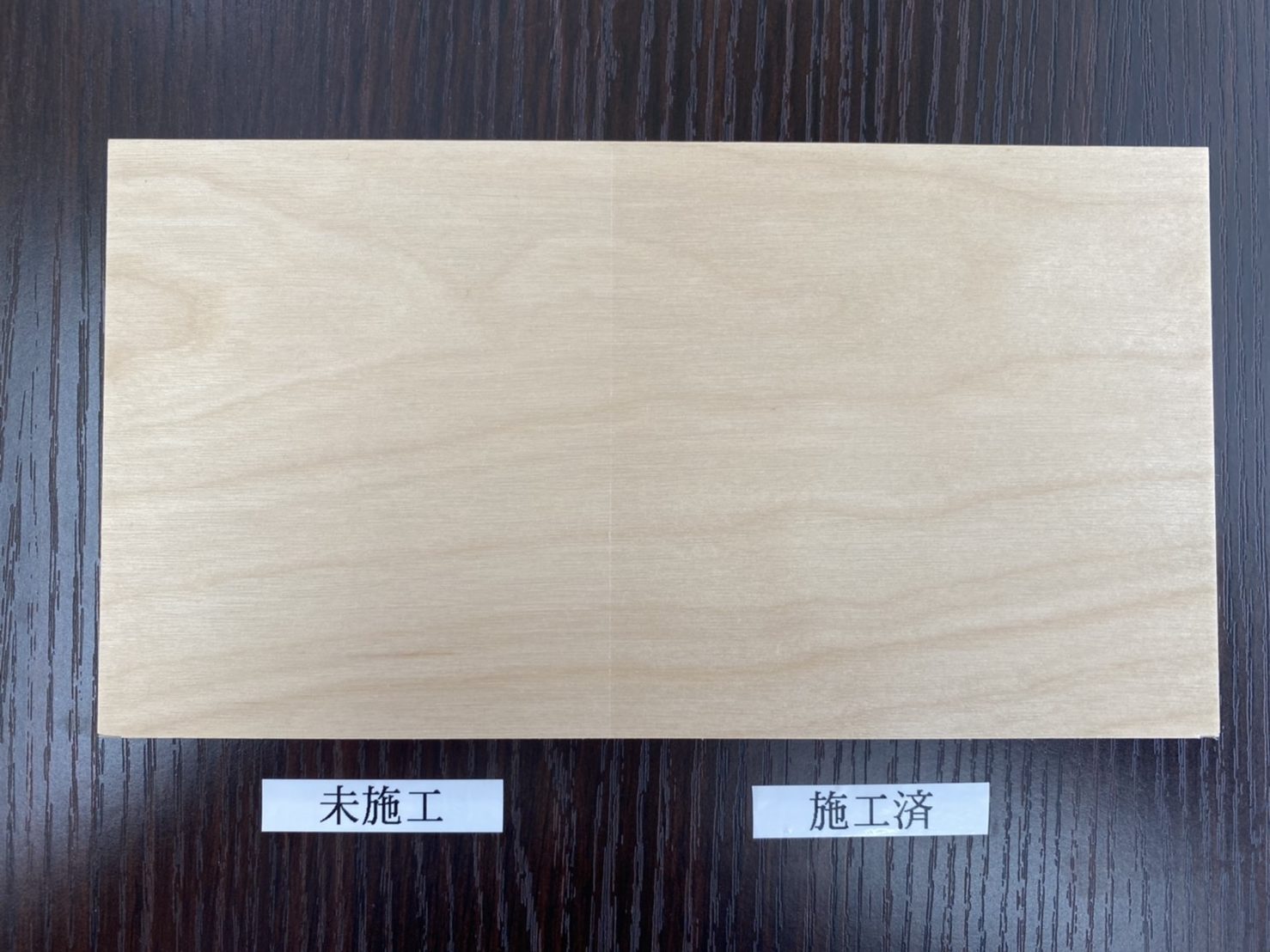

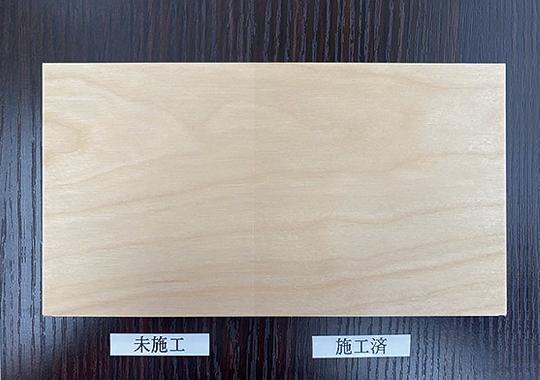

1.未施工 右・施工済

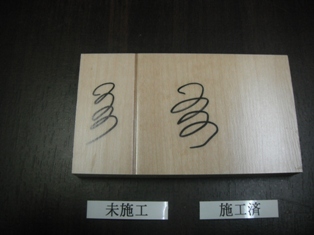

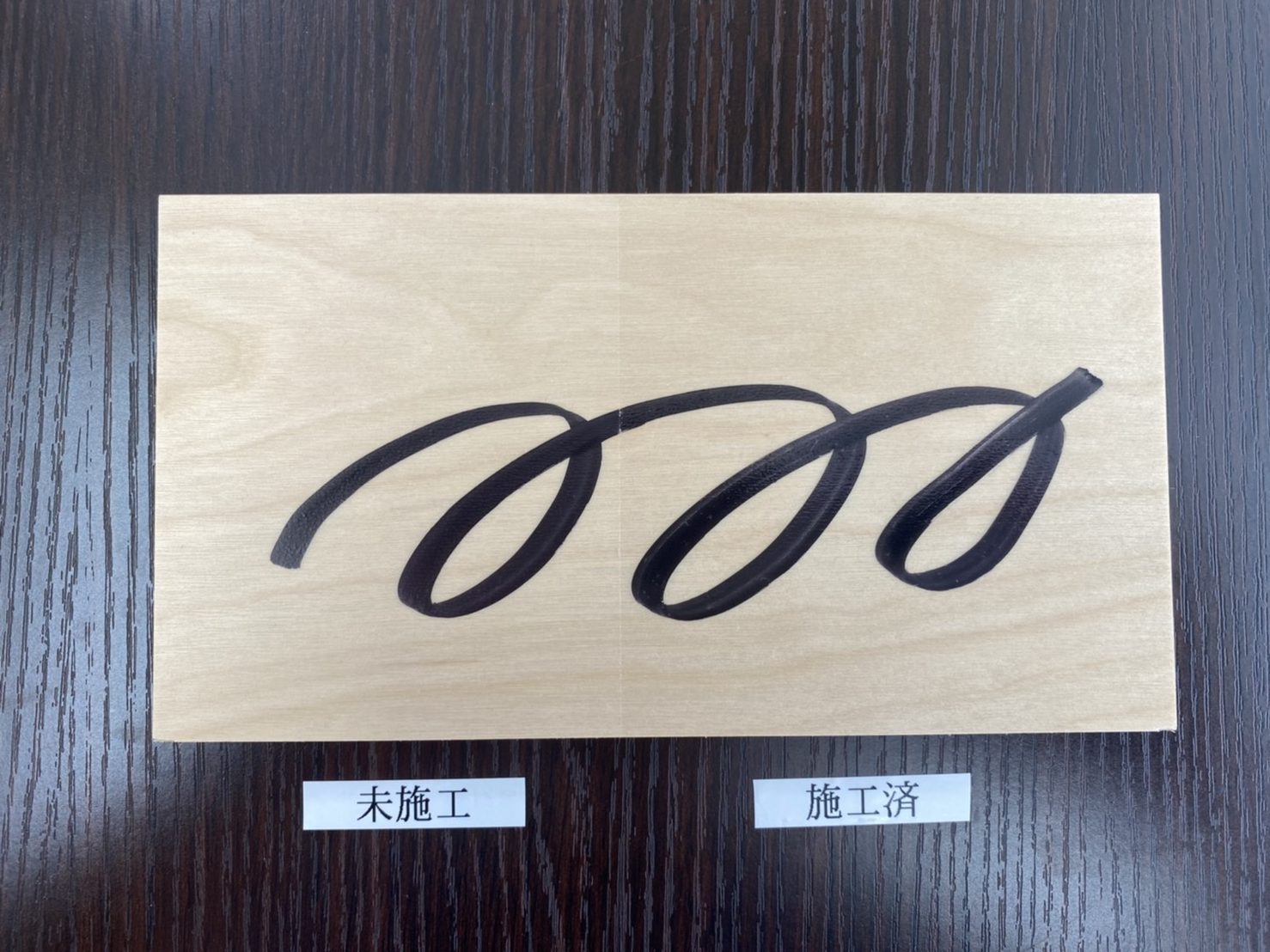

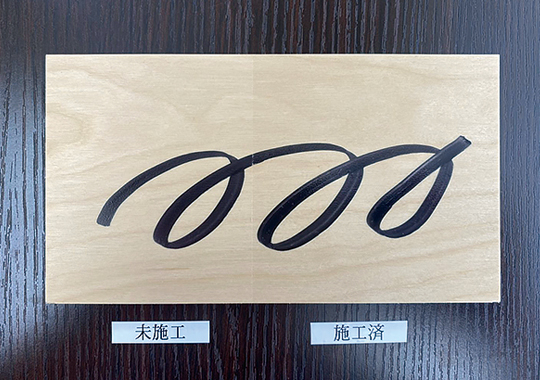

2.油性マジックで書き込み

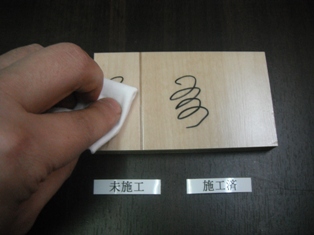

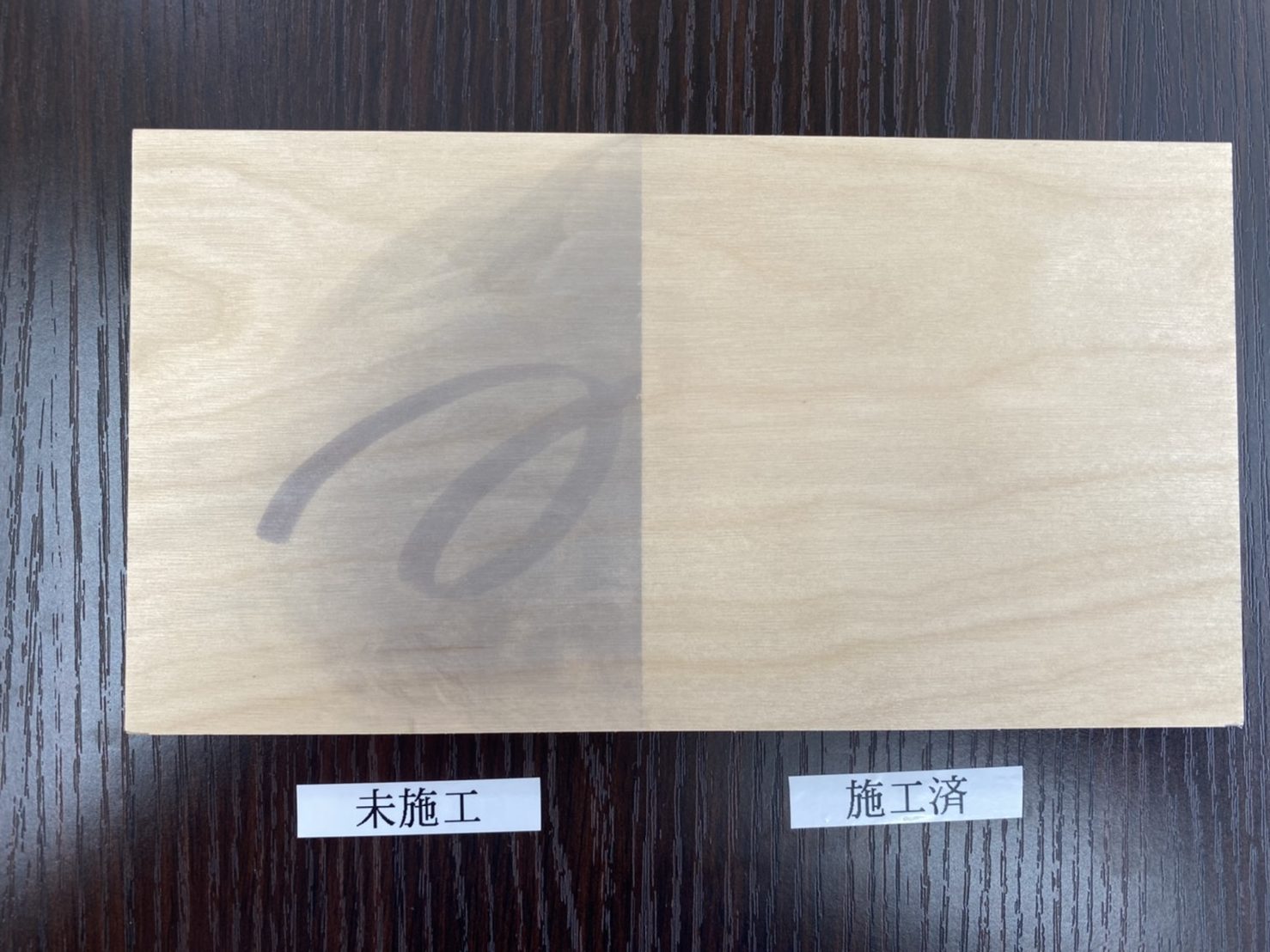

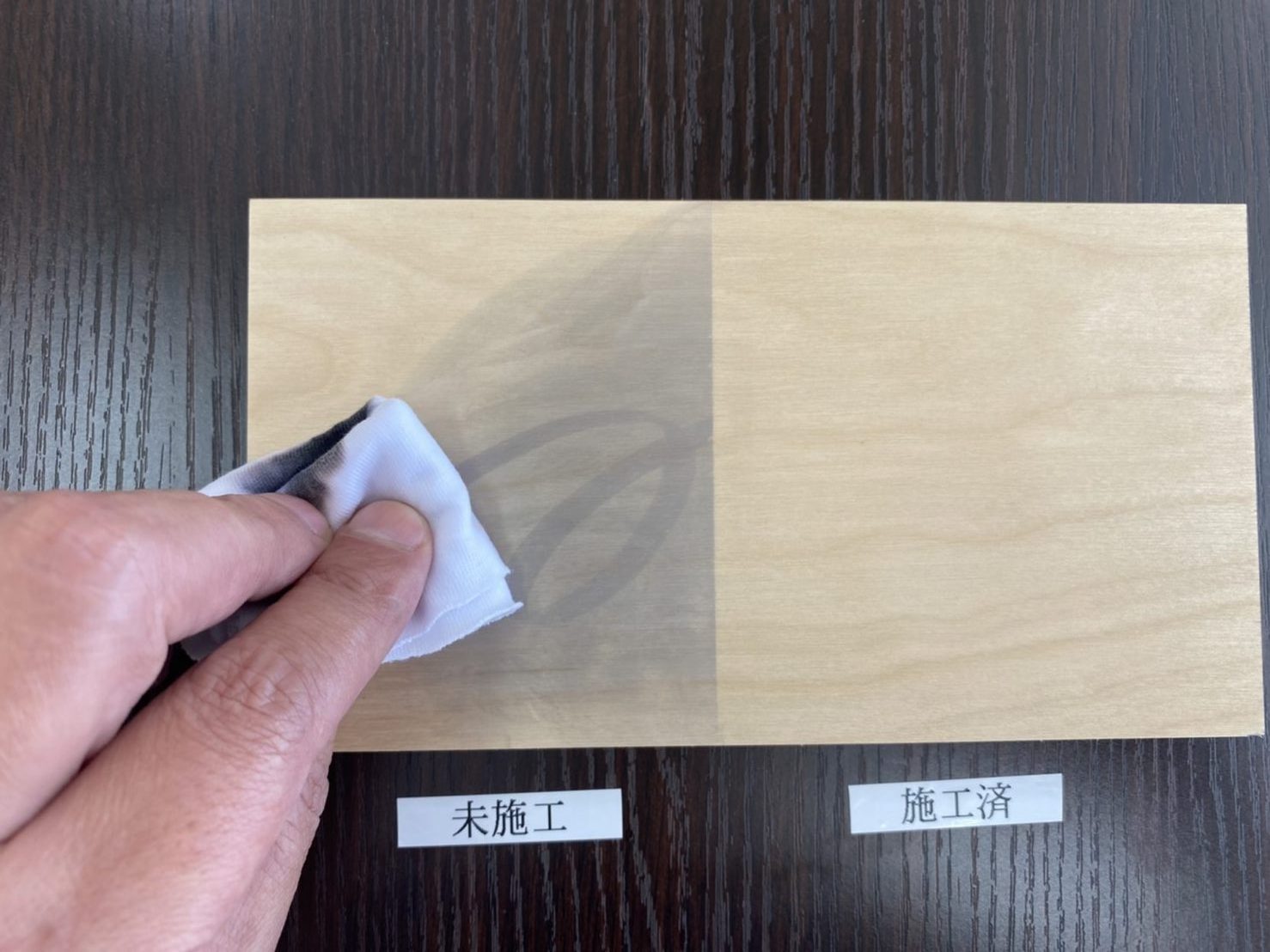

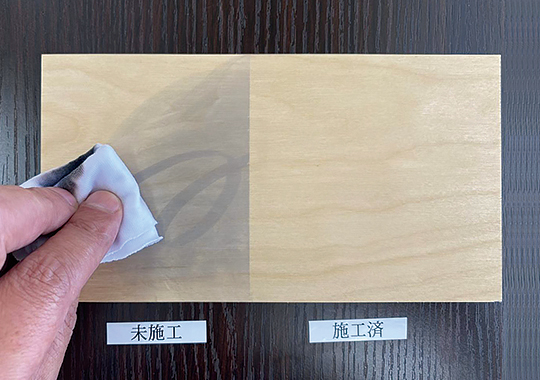

3.アルコールを染み込ませふき取る

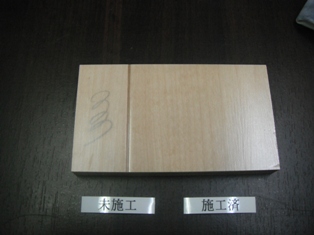

4.アルコールでのふき取り後
飲みものをこぼしても汚れても大丈夫 お掃除ラクラク 耐薬品性
プレミアムコート スチールウール耐傷性テスト

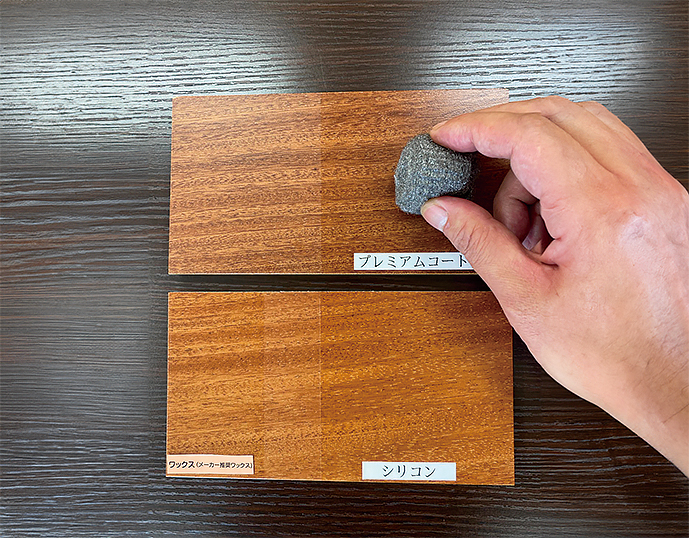

テスト前
ワックス・シリコン

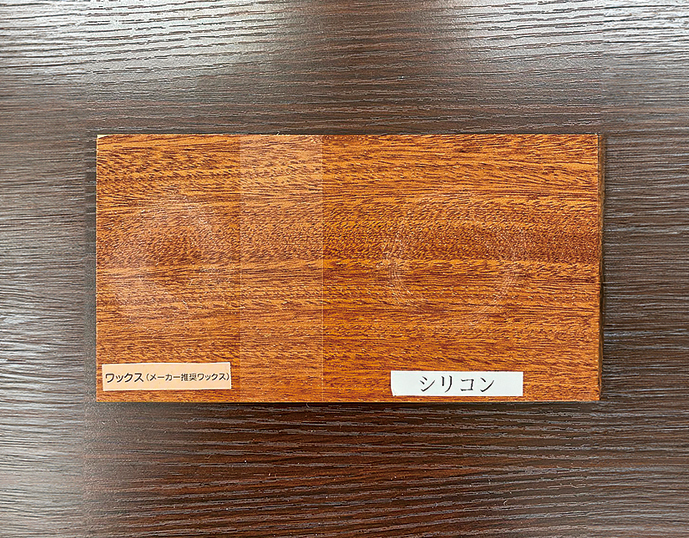

ワックス・シリコン ×傷あり
プレミアムコート
プレミアムコート ◎傷・異常なし

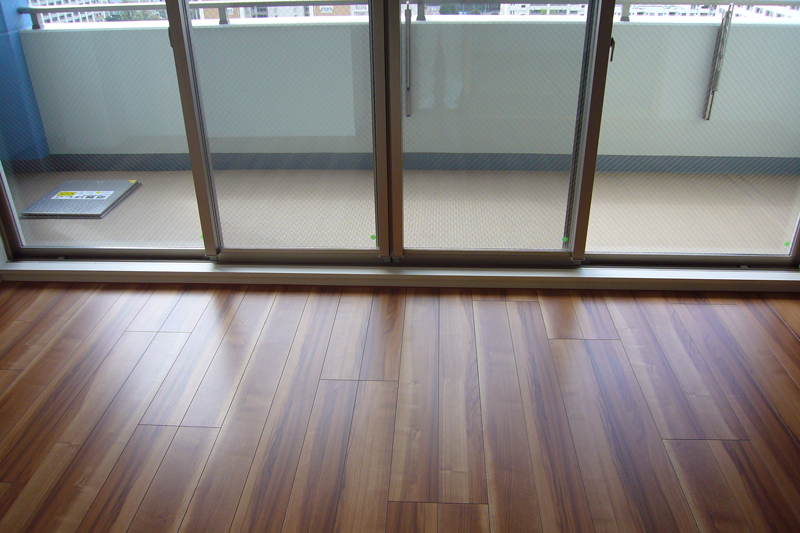

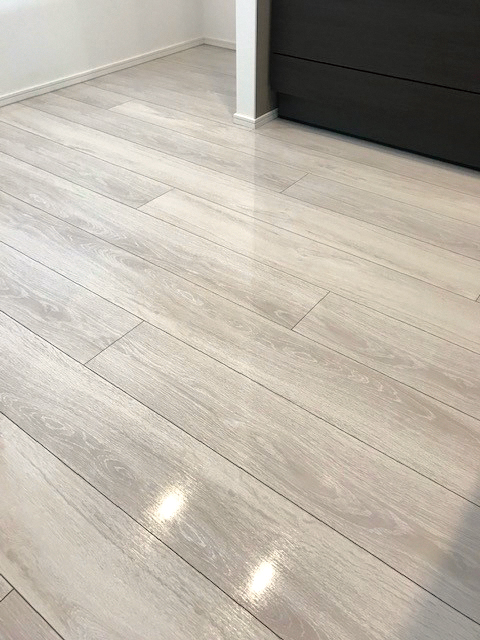

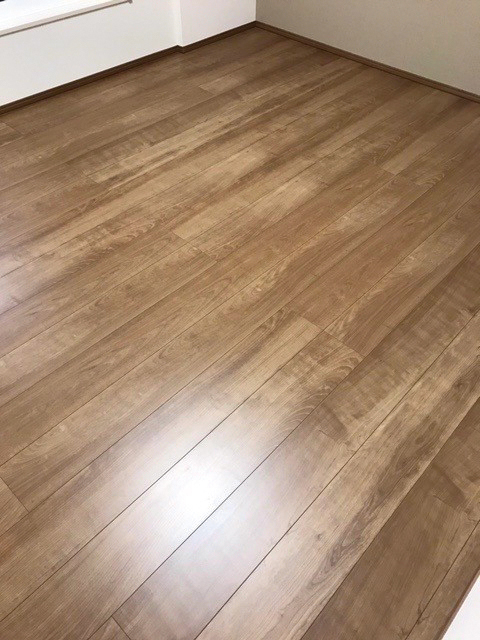

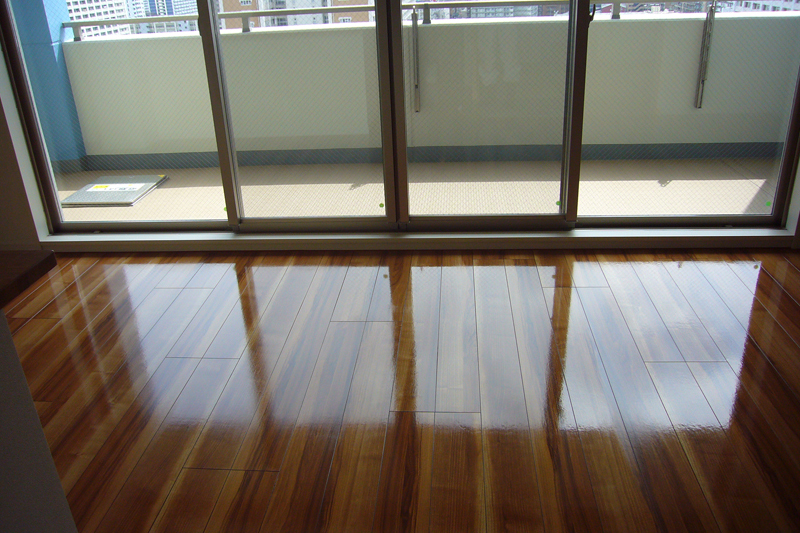

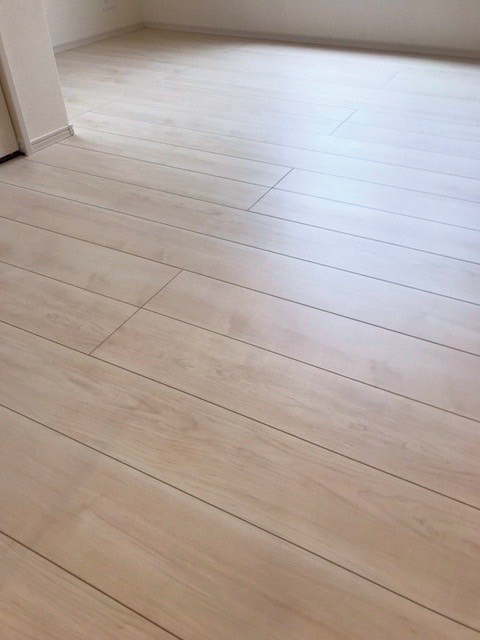

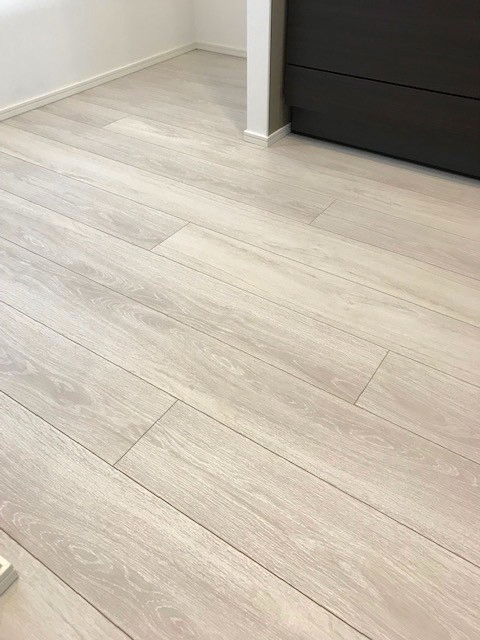

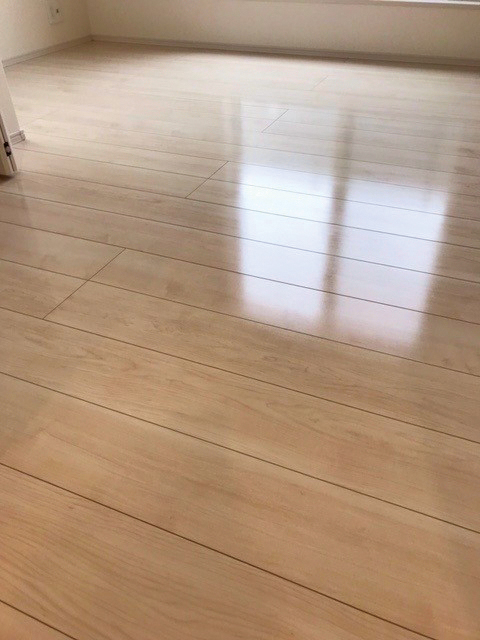

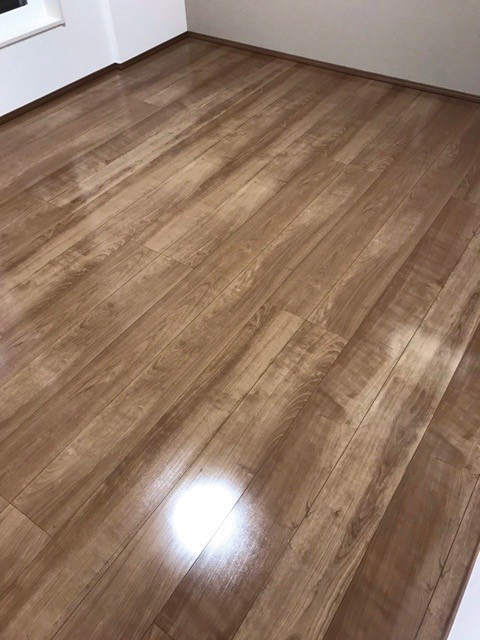

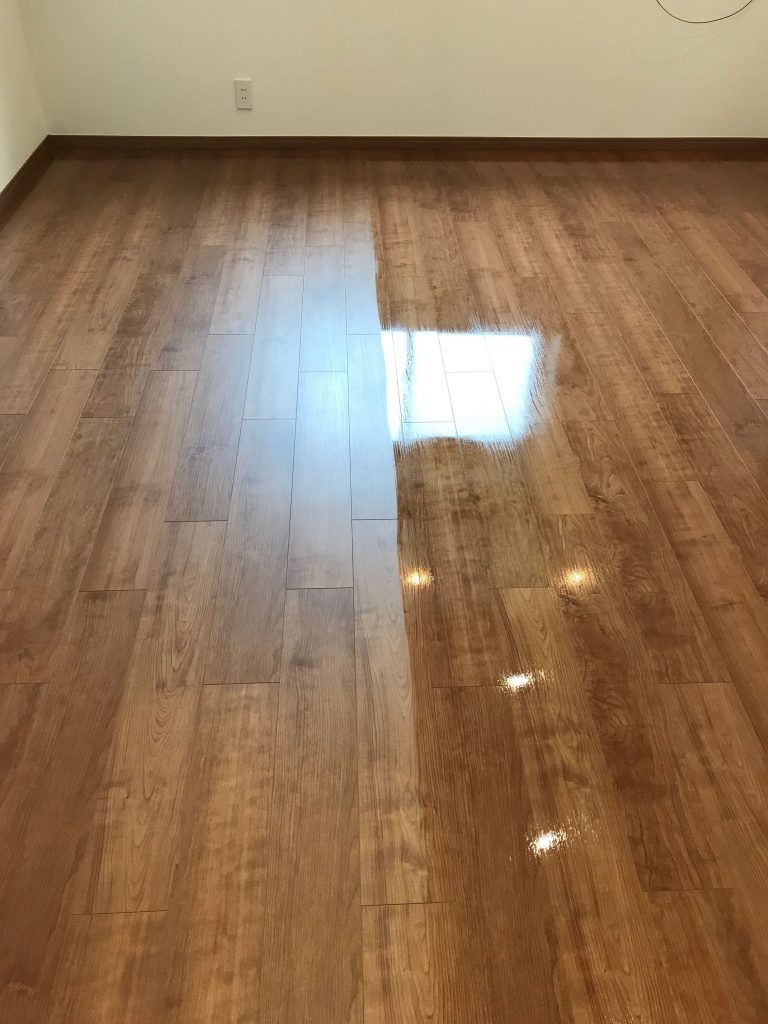

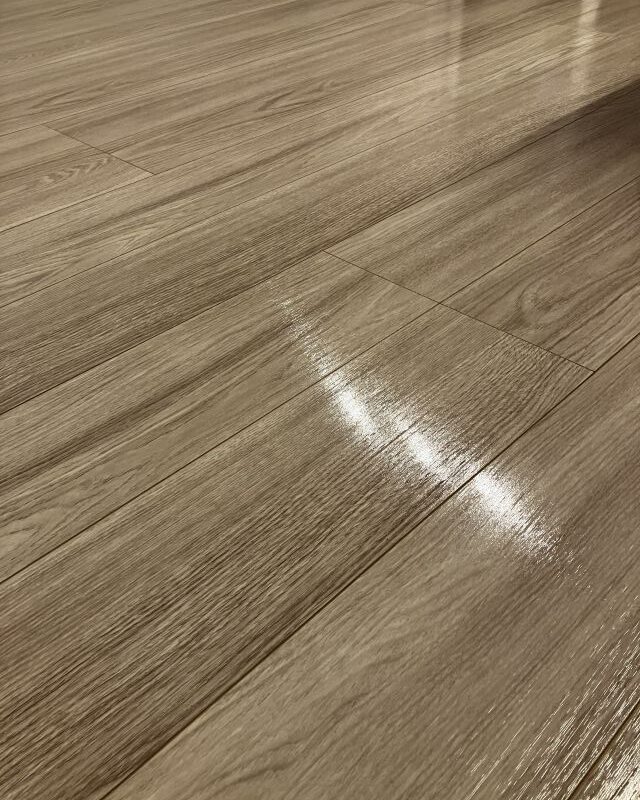

プレミアムコート(ガラスフロアコーティング) 施工前・施工後
Before
After
Before
After
Before
After
フローリングの風合いを生かした自然な仕上がり
プレミアムコートの品質と特徴
| 耐久性 | ガラスコーティングの被膜は酸化による影響を受けにくく、被膜が経年による劣化がしにくい特徴となり、長期に渡って効果が得られる商品です。 |
| 高硬度・耐摩耗性 | 被膜の擦り傷耐性試験では鉛筆硬度約9Hの試験結果となり、スチールウール試験でも被膜に擦り傷が付きにくく、現在コーティング剤の中では最も擦り傷が入りにくい被膜形成となっております。 |
| 耐水性 | ガラス被膜は水溶性液剤と異なり、水に溶解しない液剤です。その為、確かな耐水性被膜となる為、施工後は水拭きのお掃除を問題なく可能にします。 |
| 耐熱性 | ガラス被膜は耐熱性に特化しております。その為、床暖房仕様のフローリングへも問題なく対応可能です。 |
| UVカット効果 | 被膜自体は紫外線による変色がしにくい特徴を持っています。合わせて紫外線カットの添加剤配合により、紫外線がフローリングへ透過しにくい副効果があります。 ※アイスーパーUVテスターによる試験実施済。 |
| 耐薬品性 | ガラス被膜は耐水性と合わせて、耐薬品性に特化した被膜となりアルコールやアセトンなどにも反応致しません。ペットを飼われているご家庭でペットのおしっこ（アンモニア）にも耐性があります。 |
| 抗菌性 | 食器などの塗料に用いられるほど安全な塗料となり、ガラス被膜は菌が繁殖しにくく、確かな抗菌性があります。 |
| 耐久性 | ガラスコーティングの被膜は酸化による影響を受けにくく、被膜が経年による劣化がしにくい特徴となり、長期に渡って効果が得られる商品です。 |
| 高硬度・耐摩耗性 | 被膜の擦り傷耐性試験では鉛筆硬度約9Hの試験結果となり、スチールウール試験でも被膜に擦り傷が付きにくく、現在コーティング剤の中では最も擦り傷が入りにくい被膜形成となっております。 |
| 耐水性 | ガラス被膜は水溶性液剤と異なり、水に溶解しない液剤です。その為、確かな耐水性被膜となる為、施工後は水拭きのお掃除を問題なく可能にします。 |
| 耐熱性 | ガラス被膜は耐熱性に特化しております。その為、床暖房仕様のフローリングへも問題なく対応可能です。 |
| UVカット効果 | 被膜自体は紫外線による変色がしにくい特徴を持っています。合わせて紫外線カットの添加剤配合により、紫外線がフローリングへ透過しにくい副効果があります。 ※アイスーパーUVテスターによる試験実施済。 |
| 耐薬品性 | ガラス被膜は耐水性と合わせて、耐薬品性に特化した被膜となりアルコールやアセトンなどにも反応致しません。ペットを飼われているご家庭でペットのおしっこ（アンモニア）にも耐性があります。 |
| 抗菌性 | 食器などの塗料に用いられるほど安全な塗料となり、ガラス被膜は菌が繁殖しにくく、確かな抗菌性があります。 |
プレミアムコートの安全性
当社のプレミアムコートは完全無機のコーティングとなります。
現在、有機物は様々な環境問題が発生し様々な分野で無機への転換が進められています。 無機質コーティングのプレミアムコートは小さなお子様からお年寄りまで安全です。
厚生労働省が規制する揮発性有機化合物（VOC）13種を含まず、無機質被膜で他の物質に影響を及ぼさないことから、コーティング剤の中では最も安全性が高いと言われております。
※ホルムアルデヒド放散量0.12 mg/L未満（F☆☆☆☆基準）
プレミアムコートの日本食品分析センターの分析試験結果
フロアコーティング剤 プレミアムコート 試験の記録日本食品分析センター提供
シートフロアについてのよくある質問
Q.シートフロアは本当に何もしなくていいの？
シートフロアのフローリングの大敵は水分に変わりはありません。
シートフロアの場合、ワックスが掛かっていた方が、防汚効果において良いという面がある反面、一度ワックスを掛けてしまうと、ワックスによる定期的なメンテナンスにおける剥離作業によってシートへの負荷が強く働き、傷んでしまうとういうことが言えます。剥離作業によってシートの膨れや膨張収縮なども懸念されます。シートフロアのワックスフリーと言われる所以は、剥離洗浄の時の負荷も理由の一つという事が言えます。結論としてワックスによるお手入れはお勧めではありません。
Q.シートフロアは直接のお掃除で問題ない？
シートフロアへの直接のお掃除でシートは傷みやすくなります。
剥離作業に不向き=水分が苦手という事です。シートフロアへ直接、水拭き、アルコール拭きなどを掛けていった場合、シート自体への負荷がかかり、シートの傷みが早くなると言う事が言えます。シートフロアは既に貼ってある状態では分からないのですが、コピー用紙と厚さ的には変わりない現状があります。
Q.ワックスはいらないの？
ワックスを掛けずに同等以上の効果が得られるという意味とは異なります。
シートフロアは表面のシートを直接お掃除して下さいというものです。ワックスの効果は被膜が汚れを抱え込み、定期的な剥離洗浄によって被膜ごと除去することで、フローリングへ直接汚れが染み込みにくくする防汚効果がありますが、シートフロアは剥離洗浄によるシートへの負荷の観点からワックスは掛けられません。シートフロアはワックスフリーと言われており、=ワックスを掛けなくても同等以上の効果が得られるという意味合いに捉えられてしまう事が多いのですが、実はワックスの防汚効果すら得られないというのが現状です。
シートフロアへのコーティングの有効性
日頃のお掃除によるシートの傷みを大幅に低減します。
確かな耐水性被膜によりシートの耐水性が向上します。
防汚効果が飛躍的に向上します。
アルコールなどを用いたお掃除も可能にします。
シート表面をキレイに長く衛生的に保つことを可能にします。
プレミアムコート塗膜特性報告書
1液常温硬化型ハードコーティング剤
プレミアムコート塗膜特性
| 試験項目 | 試験方法 | 結果 |
| ① 鉛筆硬度 | JIS K5600-5-4 引っかき硬度（鉛筆法）準拠 条件：三菱鉛筆ユニ、角度45°、荷重750g | 9H 以上 |
| ② 耐傷性 | スチールウール試験 条件：＃0000、荷重1kg×100 往復 | 傷なし |
| ③ 付着試験 | JIS K5600-5-6 付着性（クロスカット法）準拠 条件：1mm 方眼100 個、セロテープ剥離テスト、付着目数/100 | 100/100 |
| ④ 耐衝撃性 | JIS K5600-5-3 耐おもり落下性準拠 条件：落球試験機（デュポン式）、質量500g、高さ30cm、t=0.6mm | 異常なし |
| ⑤ 耐屈曲性 | JIS K5600-5-1 耐屈曲性（円筒型マンドレン法）準拠 条件：折り曲げ試験装置（タイプ１）、6mmφ、t=0.3mm | 異常なし |
| ⑥ 耐水性 | JIS K5600-6-2 耐液体性（水浸漬法）準拠 条件：①50℃温水10 日浸漬、②80℃温水2 時間、③30 分煮沸 評価：K5600-8 塗膜劣化の評価、鉛筆硬度、付着試験 | 異常なし 9H 以上 100/100 |
| ⑦ 耐湿性 | JIS K5600-7-3 耐湿性（不連続結露法）準拠 条件：50℃×98％×240 時間 | 異常なし |
| ⑧ 耐酸性 | JIS K5600-6-1 耐液体性（一般的方法）準拠 条件：点滴法、5％硫酸水溶液24 時間 | 異常なし |
| ⑨ 耐アルカリ性 | JIS K5600-6-1 耐液体性（一般的方法）準拠 条件：吸収媒体法、水酸化カルシウム飽和溶液24 時間 | 異常なし |
| ⑩ 耐溶剤性 | JIS K5600-6-1 耐液体性（一般的方法）準拠 条件：浸せき法、50℃10 耐溶剤性 分、溶媒：アセトン、メタノール、トルエン 評価：K5600-8 塗膜劣化の評価、鉛筆硬度、付着試験 | 異常なし 9H 以上 100/100 |
| ⑪ 耐ラビング性 | ラビング試験 条件：荷重500g×10 往復、溶媒：アセトン、メタノール、トルエン 評価：K5600-8 塗膜劣化の評価 | 異常なし |
| ⑫ 耐熱性 | JIS K5600-6-3 耐加熱性準拠 条件：80℃×200 時間、評価：K5600 塗膜劣化の評価、測色 | 異常なし △E=0.5 以下 |
| ⑬ 耐寒性 | 条件：-18℃×72 時間 評価：K5600-8 塗膜劣化の評価 | 異常なし |
| ⑭ 冷熱繰返 | 条件：80℃×2 時間→-18℃×2 時間、10 サイクル 評価：K5600-8 塗膜劣化の評価 | 異常なし |
| ⑮ 促進耐候性 | アイスーパーUV テスター 条件：100mW、60℃、70％RH、200 時間 評価：K5600-8 塗膜劣化の評価、K5600-4 測色、光沢度保持率 | 異常なし △E=0.5 以下 95％以上 |
| ⑯ 燃焼性 | ガスバーナーで塗膜面を燃焼させる（1000℃程度） | 不燃 |
| ⑰ 耐汚染性 | 汚染物質に20℃で24 時間接触させた後、溶剤で拭き取る 条件：油性マジック黒・赤、評価：目視観察 | 異常なし |
| ⑱ 耐塩水性 | K5621 一般さび止めペイント準拠（鉄板、銅板、Mg 板） 条件：3 種、塩化ナトリウム溶液、96 時間浸漬 | 異常なし |
| ⑲ 表面抵抗（Ω） | JIS K6911 熱硬化性プラスチック一般試験方法準拠 条件：常態(C-96/20/65)、電圧DC500V、PC 板（Control 10の17乗） | 10の12乗 |
本結果は、現時点で得られている実測値です。性能を保証するものではありませんのでご留意下さい。
塗膜特性は次の基材を用いて実施しました。
・基材：SUS304（JIS K5600-1-4 試験用標準試験板準拠、研磨）
・塗工液：BC-101b+UV
・硬化条件：常温3日間以上経過後試験
・膜厚：4μm（JIS K5600-1-7 膜厚準拠）
1液常温硬化型ハードコーティング剤
プレミアムコート塗膜特性
| 試験項目 | 試験方法 | 結果 |
| ① 鉛筆硬度 | JIS K5600-5-4 引っかき硬度（鉛筆法）準拠 条件：三菱鉛筆ユニ、角度45°、荷重750g | 9H 以上 |
| ② 耐傷性 | スチールウール試験 条件：＃0000、荷重1kg×100 往復 | 傷なし |
| ③ 付着試験 | JIS K5600-5-6 付着性（クロスカット法）準拠 条件：1mm 方眼100 個、セロテープ剥離テスト、付着目数/100 | 100/100 |
| ④ 耐衝撃性 | JIS K5600-5-3 耐おもり落下性準拠 条件：落球試験機（デュポン式）、質量500g、高さ30cm、t=0.6mm | 異常なし |
| ⑤ 耐屈曲性 | JIS K5600-5-1 耐屈曲性（円筒型マンドレン法）準拠 条件：折り曲げ試験装置（タイプ１）、6mmφ、t=0.3mm | 異常なし |
| ⑥ 耐水性 | JIS K5600-6-2 耐液体性（水浸漬法）準拠 条件：①50℃温水10 日浸漬、②80℃温水2 時間、③30 分煮沸 評価：K5600-8 塗膜劣化の評価、鉛筆硬度、付着試験 | 異常なし 9H 以上 100/100 |
| ⑦ 耐湿性 | JIS K5600-7-3 耐湿性（不連続結露法）準拠 条件：50℃×98％×240 時間 | 異常なし |
| ⑧ 耐酸性 | JIS K5600-6-1 耐液体性（一般的方法）準拠 条件：点滴法、5％硫酸水溶液24 時間 | 異常なし |
| ⑨ 耐アルカリ性 | JIS K5600-6-1 耐液体性（一般的方法）準拠 条件：吸収媒体法、水酸化カルシウム飽和溶液24 時間 | 異常なし |
| ⑩ 耐溶剤性 | JIS K5600-6-1 耐液体性（一般的方法）準拠 条件：浸せき法、50℃10 耐溶剤性 分、溶媒：アセトン、メタノール、トルエン 評価：K5600-8 塗膜劣化の評価、鉛筆硬度、付着試験 | 異常なし 9H 以上 100/100 |
| ⑪ 耐ラビング性 | ラビング試験 条件：荷重500g×10 往復、溶媒：アセトン、メタノール、トルエン 評価：K5600-8 塗膜劣化の評価 | 異常なし |
| ⑫ 耐熱性 | JIS K5600-6-3 耐加熱性準拠 条件：80℃×200 時間、評価：K5600 塗膜劣化の評価、測色 | 異常なし △E=0.5 以下 |
| ⑬ 耐寒性 | 条件：-18℃×72 時間 評価：K5600-8 塗膜劣化の評価 | 異常なし |
| ⑭ 冷熱繰返 | 条件：80℃×2 時間→-18℃×2 時間、10 サイクル 評価：K5600-8 塗膜劣化の評価 | 異常なし |
| ⑮ 促進耐候性 | アイスーパーUV テスター 条件：100mW、60℃、70％RH、200 時間 評価：K5600-8 塗膜劣化の評価、K5600-4 測色、光沢度保持率 | 異常なし △E=0.5 以下 95％以上 |
| ⑯ 燃焼性 | ガスバーナーで塗膜面を燃焼させる（1000℃程度） | 不燃 |
| ⑰ 耐汚染性 | 汚染物質に20℃で24 時間接触させた後、溶剤で拭き取る 条件：油性マジック黒・赤、評価：目視観察 | 異常なし |
| ⑱ 耐塩水性 | K5621 一般さび止めペイント準拠（鉄板、銅板、Mg 板） 条件：3 種、塩化ナトリウム溶液、96 時間浸漬 | 異常なし |
| ⑲ 表面抵抗（Ω） | JIS K6911 熱硬化性プラスチック一般試験方法準拠 条件：常態(C-96/20/65)、電圧DC500V、PC 板（Control 10の17乗） | 10の12乗 |
本結果は、現時点で得られている実測値です。性能を保証するものではありませんのでご留意下さい。
塗膜特性は次の基材を用いて実施しました。
・基材：SUS304（JIS K5600-1-4 試験用標準試験板準拠、研磨）
・塗工液：BC-101b+UV
・硬化条件：常温3日間以上経過後試験
・膜厚：4μm（JIS K5600-1-7 膜厚準拠）
ガラスフロアコーティング プレミアムコートの価格
プレミアムコート ガラスフロアコーティングのQ&A
犬が居るのですか、大丈夫ですか？
ワンちゃんの場合、ワックスの掛かったフローリングでは滑りやすく、股関節を損傷するケースがよくありますが、コーティングを施すことによって、適度な滑り止め効果が得られます（プレミアムコート約1.5倍・UVフロアコート約2.0倍・シリコンコート約2.0倍）また安全面に特化しておりますので、ワンちゃんが床をなめたとしてもコーティング膜自体は害はありません。ワックスの場合おしっこ（アンモニア）などで皮膜が白く濁ったり、変色したりしますが、フロアコーティング（3種類）の場合、耐薬品性に優れておりますので問題ありません（耐酸性、耐アルカリ性、耐アンモニア）
プレミアムコートはガラスコーティングとの認識で間違いないでしょうか
当社プレミアムコートは無機質ガラス被膜のフロアコーティング技術による液体ガラスのコーティングとなります。 ※1～100ナノメートル（nm）の大きさに粒子化したものを、別の素材に練りこんで拡散させた複合材料です。従来のガラスコーティングよりも耐薬品性、密着性、耐屈曲性にすぐれた最新ガラスコーティング技術です。無機質ガラス被膜の形成により、引張強さ、弾性率、熱変形温度等の様々な物性が飛躍的に向上します。
ピカピカした仕上がりがあまり好みではありません。プレミアムコートはどうでしょうか？
当社プレミアムコートはツヤ感が控えめで、フローリングの風合いをそのまま生かした仕上がりが特徴の一つです
シートフローリングにも施工は可能でしょうか？
シートフローリングと言われるフローリングにも様々な種類が御座います（メーカー様や商品によって仕様が全く異なる場合も御座います）。その為、お手数ではございますがフローリングメーカー・商品名・型番をお知らせ下さい。
床暖房でもコーティングは問題無いでしょうか？
床暖房仕様のフローリングへも問題なく対応可能です。
フロアコーティングプレミアムコートはシリコンタイプ・ガラス・ウレタン 等色々な種類の中ではどのタイプになりますか？
当社プレミアムコートは無機質ガラス被膜のフロアコーティング技術による液体ガラスのコーティングとなります。 ガラスコーティングの中でUVカットに特化した液剤を使用しております。
フロアコーティングをすると床鳴りが発生する、という話を友人から聞いたのですが、正しいですか？ 具体的にどのような仕組みで、どのような音が鳴るようになるのでしょうか。
床鳴りについてですが、コーティングをする、しないに関わらず一般的に木の性質上、やむを得ない部分が御座います。フローリングが水分を含むと膨張し、乾燥すると収縮いたします。それによっておこる現象です。また室内の冷暖房によっても影響を受けます。フローリングは水分に非常に弱い面を持っております。そのため表面を保護する必要性があるのが現状です。フロアコーティング（ハード）は耐水性、耐薬品性、紫外線カットにおいて優れた効果を発揮いたします。そのため前記させていただいたフローリングに起こり得る劣化を軽減いたします。床鳴りを軽減するには水分から保護するという事が一番の対策です。
プレミアムコートの主な施工場所
プレミアムコートは新築物件やリフォーム後のお客様に多く選ばれています。一戸建て、分譲マンションはもちろん、店舗、公共施設、フローリングのリフォーム後などにおすすめです。また賃貸マンションのオーナー様が張り替えのコストを軽減するにもプレミアムコートが最適です。
プレミアムコートの最新施工実績
フロアコーティング 他のプランを見る
シリコンフロアコーティング
シリコンコート
silicone coat
抜群の耐薬品性！ノンスリップ効果で愛犬も快適！
高光沢でノンスリップ効果抜群、お部屋も明るく
安全、速乾、リーズナブル、居住中物件にも最適
シリコンフロアコーティング シリコンコート
